¿Has terminado de elegir los mejores componentes para tu setup y te encuentras frente a un manojo de cables negros que parecen una pesadilla técnica? No te preocupes, es el miedo más común incluso entre entusiastas que montan su décimo PC.
En pleno 2026, con el auge de las tarjetas gráficas de alto consumo y los nuevos estándares de eficiencia, una conexión errónea no solo impide que el PC encienda, sino que puede comprometer la integridad de componentes que cuestan miles de euros. Un cable mal encajado es la causa número uno de reinicios inesperados y fallos en el sistema.
En esta guía profesional de Nodiso, te enseñaremos a identificar cada conector, desde el clásico ATX de 24 pines hasta el moderno 12V-2×6 de las GPUs de última generación, asegurando que tu máquina rinda al máximo y con total seguridad.
Identificación de conectores esenciales en 2026
Antes de tocar cualquier componente, debemos entender qué tenemos entre manos. Las fuentes modernas, especialmente las de formato ATX 3.1, han simplificado algunos aspectos pero han introducido otros críticos.
Es vital distinguir entre los cables que alimentan la lógica del sistema y los que proporcionan potencia bruta. Confundir un cable EPS (CPU) con un PCIe (GPU) es un error clásico que, aunque físicamente es difícil de cometer por la forma de los pines, sigue ocurriendo por aplicar fuerza excesiva.
Los pilares de la energía en tu PC
- Conector ATX 24-pin: Es el más grande y suministra energía a la placa base.
- Conector EPS/CPU 4+4 pin: Alimenta directamente al procesador.
- Conector PCIe 6+2 pin: El estándar tradicional para tarjetas gráficas.
- Conector 12V-2×6 (PCIe 5.1): El sucesor del polémico 12VHPWR, capaz de entregar hasta 600W.
| Tipo de Cable | Voltaje Principal | Uso Principal |
|---|---|---|
| ATX 24-pin | 3.3V, 5V, 12V | Placa Base / Chipset |
| EPS 12V | 12V | Procesador (VRM) |
| 12V-2×6 | 12V | GPUs High-End (RTX 50-series) |
| SATA | 5V, 12V | SSD/HDD/Hubs RGB |
Paso a paso: Conexión de la Placa Base y CPU
El primer paso crítico es dar vida a la placa base. El cable ATX de 24 pines es inconfundible. En las fuentes modulares de 2026, asegúrate de que el extremo que va a la fuente esté también bien anclado; a veces escuchamos el «clic» en la placa pero no en la fuente.
Para la CPU, la mayoría de placas de gama media-alta requieren ahora dos conectores EPS de 8 pines (o uno de 8 y otro de 4). Esto es vital si planeas usar procesadores con un TDP superior a 125W o realizar overclocking.
- Localiza la muesca de seguridad en el conector de la placa y alinéala con la pestaña del cable.
- Empuja firmemente hasta escuchar un clic metálico o plástico seco.
- Para el cable de CPU, pásalo por la parte superior del chasis (gestión de cables) antes de pincharlo.

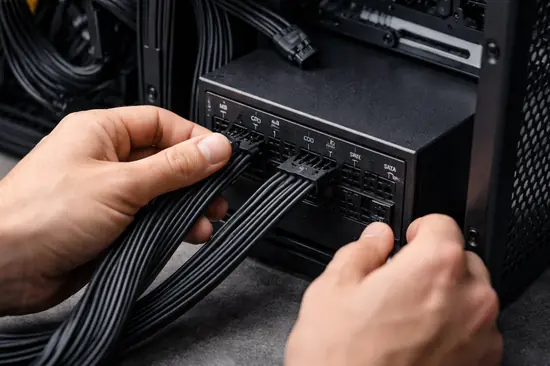

- Si tu fuente es modular, conecta primero los cables a la placa y luego a la fuente para mayor comodidad.
Alimentación de GPU: Del PCIe al estándar 12V-2×6
Aquí es donde se decide la salud de tu hardware. Con la llegada de las RTX 5090 y similares, el manejo de la energía ha cambiado. Si usas una fuente ATX 3.1, tendrás un cable nativo de 16 pines (12V-2×6).
Este nuevo estándar corrige los problemas de sobrecalentamiento de 2023-2024 al acortar los pines de sensado, asegurando que si el cable no está insertado hasta el fondo, la fuente simplemente no entregará potencia, evitando incendios.
Reglas de oro para la GPU
- Evita los cables en ‘Y’ (margarita): Si tu GPU tiene dos entradas de 8 pines, usa dos cables independientes desde la fuente.
- Radio de curvatura: No dobles el cable de 16 pines a menos de 35mm del conector. La tensión mecánica causa micro-fisuras.
- Inserción total: No debe verse NADA del color del plástico interno del conector una vez puesto.
Almacenamiento, refrigeración y gestión de cables
Finalmente, nos quedan los periféricos internos. Aunque los SSD NVMe no requieren cables, los hubs de ventiladores, las bombas de refrigeración líquida (AIO) y los controladores RGB suelen alimentarse vía SATA.
El conector Molex, aunque casi extinto, aún aparece en algunos chasis económicos o bombas de agua antiguas. Mi recomendación en 2026 es evitarlo siempre que sea posible o usar adaptadores de alta calidad si es estrictamente necesario.
- Conecta los cables SATA en cadena si tienes varios discos, pero no satures un solo cable con más de 4 dispositivos.
- Organiza los cables sobrantes en la parte posterior usando bridas de velcro; nunca fuerces la tapa lateral del chasis.
- Asegúrate de que ningún cable toque las aspas de los ventiladores, especialmente el del cooler de la CPU.
Ventajas y Desventajas
✅ Ventajas
- Máxima estabilidad del sistema bajo carga.
- Prevención de daños por cortocircuito o sobrecalentamiento.
- Mejor flujo de aire al gestionar correctamente el cableado.
- Facilidad para futuras actualizaciones de hardware.
❌ Desventajas
- Requiere tiempo y paciencia (mínimo 45-60 min).
- El estándar 12V-2×6 es muy rígido y difícil de moldear.
- Las fuentes modulares de calidad son más costosas.
Preguntas Frecuentes
¿Puedo usar cables de otra fuente modular si son de la misma marca?
¡NO! A menos que el fabricante confirme compatibilidad total de pinout. Usar cables de un modelo diferente, incluso de la misma marca, puede quemar tus componentes instantáneamente debido a que la disposición de los pines en el lado de la fuente no está estandarizada.
¿Qué hago si mi fuente no tiene el cable de 16 pines para mi nueva GPU?
Puedes usar el adaptador oficial que viene con la tarjeta (generalmente de 3×8 pines a 1×16). Sin embargo, para 2026, lo ideal es actualizar a una fuente ATX 3.1 nativa para evitar el desorden de cables y mejorar la respuesta a transitorios de energía.
¿Es normal que el cable de 24 pines cueste tanto de entrar?
Sí, es el conector con más fricción. Sujeta la placa base por el borde (o pon algo debajo si no está montada) para evitar que el PCB se doble peligrosamente mientras aplicas presión.
Conclusión
- Identifica siempre cada cable por sus siglas (ATX, EPS, PCIe) antes de conectar.
- Escucha el «clic» en cada conexión; es tu única garantía mecánica de éxito.
- No escatimes en la fuente de alimentación; es el corazón de tu sistema.
- Mantén la curvatura de los cables de nueva generación dentro de los límites de seguridad.
¿Has tenido alguna experiencia terrorífica con cables derretidos o conectores rebeldes? Cuéntanos tu historia en los comentarios y ayudemos a la comunidad a evitar errores comunes.
