¿Alguna vez has sufrido lag inexplicable en una partida competitiva o has visto cómo los cables de tu fuente de alimentación modular arruinan la estética de tu build? En pleno 2026, con conexiones de 10 Gbps estandarizándose en hogares gaming, depender de cables premontados de baja calidad es un error de principiante.
El crimpado de terminales no es solo una tarea de electricistas; es la habilidad definitiva para cualquier entusiasta del PC Master Race y las redes de alto rendimiento. Ya sea para crear cables Ethernet Categoría 8 a medida o para personalizar el cableado 12VHPWR de tu RTX 5090, dominar esta técnica garantiza una conductividad perfecta y una organización profesional.
En esta guía te enseñaremos la ciencia detrás de una conexión sólida por presión y cómo ejecutarla sin destrozar tus componentes en el intento.
¿Qué es el crimpado y por qué es vital en gaming?
El crimpado es un proceso de unión mecánica entre un cable eléctrico y un terminal metálico. A diferencia de la soldadura, utiliza la deformación plástica controlada para crear una conexión estanca y de alta conductividad.
En el entorno gaming de 2026, donde las latencias se miden en microsegundos, un mal contacto en un cable RJ45 puede causar pérdida de paquetes. Un crimpado deficiente aumenta la resistencia eléctrica, generando calor innecesario en los conectores de alimentación de la GPU.
Existen tres razones críticas para aprender esta técnica hoy:
- Personalización estética: Longitudes de cable exactas para un flujo de aire óptimo en chasis Mini-ITX.
- Integridad de señal: Evita interferencias electromagnéticas (EMI) usando conectores blindados correctamente crimpados.
- Ahorro de costes: Comprar bobinas de cable Cat 7 o Cat 8 y terminales sueltos es un 40% más barato que comprar cables certificados individuales.

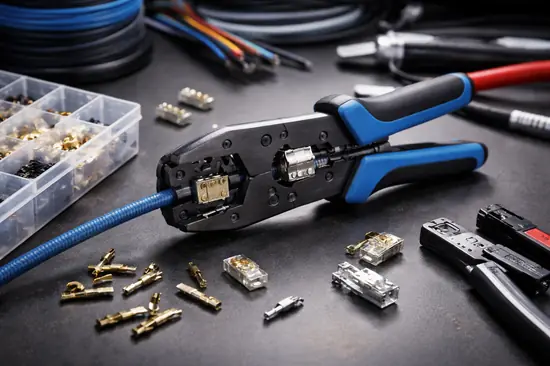

Herramientas necesarias: El kit del entusiasta 2026
Para obtener resultados de nivel industrial, no puedes usar unos alicates genéricos. La precisión en la presión es lo que separa un cable funcional de uno que quemará tu puerto PCIe 5.0.
| Herramienta | Función Principal | Recomendación 2026 |
|---|---|---|
| Crimpadora de Carraca | Aplica presión uniforme | Modelos con matrices intercambiables |
| Pelacables Automático | Retira el aislante sin dañar el cobre | Knipex o Klein Tools (ajuste micrométrico) |
| Tester de Continuidad | Verifica el mapeo de pines | Digital con soporte para PoE++ |
Cómo crimpar un cable Ethernet RJ45 (Paso a paso)
Si quieres aprovechar los 2.5GbE o 10GbE de tu placa base Z890 o X870E, necesitas cables perfectos. El estándar actual para gaming es el T568B.
- Preparación: Corta el cable de red a la longitud deseada y retira 2.5 cm de la cubierta exterior con el pelacables.
- Organización: Desentrelaza los pares y ordénalos según el estándar T568B: Blanco-Naranja, Naranja, Blanco-Verde, Azul, Blanco-Azul, Verde, Blanco-Marrón, Marrón.
- Corte de precisión: Alinea los cables y córtalos en línea recta, dejando exactamente 1.2 cm de hilos expuestos.
- Inserción: Empuja los hilos dentro del conector RJ45 asegurándote de que la cubierta del cable entre también un poco para que el alivio de tensión la sujete.
- Crimpado: Inserta el conector en la crimpadora y aprieta con firmeza hasta que la herramienta libere el mecanismo de carraca.
Crimpado de terminales para fuentes de alimentación (Modding)
El modding de cables de fuente (PSU) requiere terminales Molex Mini-Fit Jr. o los nuevos estándares de alta potencia. Aquí el margen de error es cero: un cable mal crimpado puede fundir un conector de 600W.
Selección del terminal correcto
- Terminales Hembra: Para los conectores que van a la GPU o placa base.
- Terminales Macho: Usados principalmente en extensiones o puentes internos.
- Material: Busca terminales bañados en oro o estaño de alta pureza para minimizar la resistencia.
El proceso de doble crimpado
En los terminales de alimentación, la crimpadora realiza dos acciones a la vez: una muerde el cobre (contacto eléctrico) y la otra muerde el aislante (sujeción mecánica). Asegúrate de que los hilos no sobresalgan por la zona de contacto frontal para evitar cortocircuitos al insertar el terminal en la carcasa de plástico.
Ventajas y Desventajas
✅ Ventajas
- Cables a medida exacta para builds limpias.
- Conexiones más fiables que los cables baratos de fábrica.
- Capacidad de reparación inmediata de periféricos.
❌ Desventajas
- Inversión inicial alta en herramientas de calidad.
- Curva de aprendizaje: los primeros intentos suelen fallar.
Preguntas Frecuentes
¿Puedo usar alicates normales para crimpar?
No. Los alicates planos no aplican la presión radial necesaria ni deforman el terminal de forma segura. Podrías causar un incendio eléctrico o dañar tus puertos.
¿Qué diferencia hay entre T568A y T568B?
Solo el orden de los pares verde y naranja. El estándar T568B es el más común en infraestructuras modernas y el que recomendamos para setups de gaming.
¿Por qué mi cable crimpado solo da 100 Mbps?
Probablemente uno de los 8 hilos no está haciendo contacto. Gigabit y 10G requieren que los 4 pares (8 hilos) estén perfectamente conectados.
Conclusión
- El crimpado profesional requiere herramientas de carraca y materiales de alta calidad.
- Sigue siempre el estándar T568B para redes domésticas y gaming.
- Verifica cada conexión con un tester antes de conectar tus componentes de miles de euros.
¿Te has atrevido ya a fabricar tus propios cables para tu setup 2026? Cuéntanos tu experiencia en los comentarios.
