¿Alguna vez has sentido la frustración de que tu PS5 Pro o tu PC Gaming se apague en mitad de una partida de GTA VI sin previo aviso? El diagnóstico a ciegas es el mayor enemigo del entusiasta del hardware; sin las herramientas adecuadas, solo estamos adivinando qué componente ha fallado.
En pleno 2026, con la complejidad de las arquitecturas de 4nm y los sistemas de alimentación de alta densidad, disponer de un espacio controlado para testear voltajes y señales es una necesidad. Ya no basta con un multímetro barato de supermercado si queremos salvar placas base de última generación.

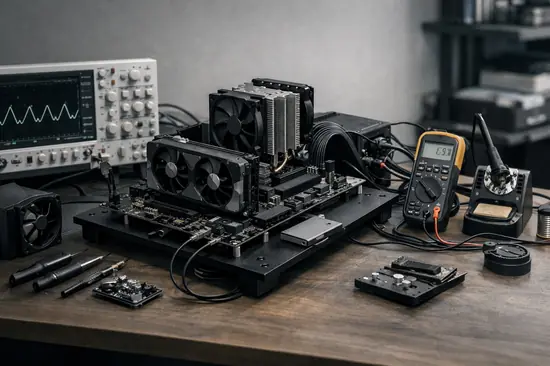

Esta guía te enseñará a montar un banco de pruebas profesional desde cero. No importa si buscas reparar mandos con Hall Effect o diagnosticar VRMs de una RTX 5090, aquí encontrarás la configuración técnica que utilizamos en los laboratorios de Nodiso.
Infraestructura: El espacio de trabajo y seguridad
El primer error de muchos es montar su banco sobre una mesa de madera común sin protección. La electrónica moderna es extremadamente sensible a las descargas electrostáticas (ESD) y a las fluctuaciones de red.
Un banco de pruebas serio requiere una superficie disipativa y una instalación eléctrica con toma de tierra verificada. En 2026, recomendamos el uso de aisladores de red para evitar que un corto en el dispositivo bajo prueba dañe el resto de tu equipo de medición.
Pasos para preparar la base:
- Instala un tapete antiestático con conexión a tierra mediante un plug ESD estándar.
- Coloca una regleta de grado profesional con protección contra sobretensiones (mínimo 3000 Joules).
- Asegura una iluminación LED de alta fidelidad cromática (CRI > 90) para identificar soldaduras frías con facilidad.
Instrumentación Crítica: De la fuente al osciloscopio
Para diagnosticar por qué una Nintendo Switch 2 no carga o por qué un DualSense Edge tiene deriva, necesitas precisión. La joya de la corona de tu banco será la fuente de alimentación regulable.
En 2026, las fuentes lineales han sido desplazadas por modelos conmutados de alta precisión con interfaces USB-C para registro de datos en tiempo real. Esto permite ver picos de consumo que un multímetro estándar ignoraría por completo.
- Fuente de Laboratorio: Mínimo 30V / 10A con modo de limitación de corriente.
- Multímetro Digital: Preferiblemente de 4.5 dígitos con función True RMS.
- Osciloscopio: Necesario para analizar señales de datos HDMI 2.1 o buses I2C.
| Herramienta | Gama Entrada (Hobby) | Gama Pro (Nodiso Rec.) |
|---|---|---|
| Multímetro | Aneng AN8008 | Fluke 179 o Brymen BM869s |
| Fuente DC | Wanptek KPS | Rigol DP832 o Siglent SPD |
| Osciloscopio | DSO Shell | Rigol DHO804 (12-bit) |
Protección ESD y Gestión Térmica en 2026
Con los chips actuales alcanzando densidades térmicas extremas, un banco de pruebas también debe ser un banco de enfriamiento. Si estás probando una placa de Laptop Gaming sin su chasis, el estrangulamiento térmico falseará tus mediciones.
Utilizamos cámaras térmicas compactas que se conectan al smartphone. Estas son vitales para detectar componentes en corto (puntos calientes) antes de que el daño sea irreversible.
Elementos de control térmico:
- Cámara Térmica: Modelos como la Infiray P2 Pro son el estándar actual para micro-electrónica.
- Ventilador de Extracción: Para humos de soldadura con filtro HEPA.
- Soportes de PCB: Brazos articulados con base pesada para mantener la placa estable bajo el microscopio.
Software de Diagnóstico y Telemetría Externa
Un buen banco de pruebas físico se queda cojo sin el soporte lógico adecuado. En 2026, la integración de IA para Programadores y técnicos permite analizar esquemáticos complejos en segundos mediante herramientas de visión artificial.
Necesitas un equipo dedicado (un portátil antiguo o una NUC) conectado permanentemente a tu instrumentación para volcar logs de datos. Esto es crucial cuando el fallo es intermitente y solo ocurre tras dos horas de estrés en Cyberpunk 2077.
- Configura Sigrok o PulseView para usar analizadores lógicos baratos en protocolos de comunicación.
- Usa software de visualización de esquemáticos como ZXW Tools o OpenBoardView.
- Mantén una base de datos de mediciones en estado ‘conocido como bueno’ (Known Good Board) para comparar.
Ventajas y Desventajas
✅ Ventajas
- Ahorro masivo en reparaciones de hardware Next-Gen.
- Diagnóstico preciso sin riesgo de dañar otros componentes.
- Capacidad para overclocking y modding extremo controlado.
❌ Desventajas
- Inversión inicial elevada en instrumentación de calidad.
- Curva de aprendizaje pronunciada en el uso de osciloscopios.
Preguntas Frecuentes
¿Es necesario un microscopio electrónico?
Para hardware moderno de 2026, sí. Los componentes 0201 son casi invisibles al ojo humano. Un microscopio trinocular o digital de 1080p/60fps es esencial.
¿Puedo usar una fuente de PC vieja como fuente de laboratorio?
No es recomendable. Las fuentes de PC no tienen limitación de corriente ajustable, lo que significa que ante un corto, entregarán toda su potencia y podrían incendiar la placa que intentas reparar.
¿Qué es la inyección de tensión?
Es una técnica donde aplicas un voltaje bajo a una línea de alimentación que sospechas está en corto para identificar qué componente se calienta excesivamente.
Conclusión
- La seguridad eléctrica y la protección ESD son los cimientos innegociables de cualquier banco.
- Invierte en una fuente de alimentación con registro de datos para capturar picos de consumo transitorios.
- La termografía es hoy en día más útil para reparaciones rápidas que el propio multímetro en muchos casos.
Un banco de pruebas no se termina nunca; evoluciona con cada reparación. Si estás listo para dejar de ser un usuario pasivo y convertirte en el guardián de tu propio hardware, este es el camino. ¿Cuál ha sido el componente más difícil que has intentado reparar? Cuéntanoslo en los comentarios y comparte tus trucos con la comunidad de Nodiso.
